SÚNG SIẾT & XÉN ĐUÔI BULONG ĐIỆN HUXIAO HM30 (1.700 N.M)

SÚNG SIẾT & XÉN ĐUÔI BULONG ĐIỆN HUXIAO HM30

Súng siết và xén bulong điện Huxiao HM30 được thiết kế chuyên dụng cho bulong cường độ cao 10.9, sử dụng cho các kích thước bulong M27 và M30. Thiết bị được phát triển theo dạng đầu góc 90°, phù hợp với các vị trí liên kết có không gian thao tác hạn chế như bảng mã giao nhau giữa các dầm, liên kết góc và các cụm kết cấu thép có khoảng hở nhỏ.

⇒ Với mô-men xoắn tối đa 1.700N.m, công suất động cơ 600W và tốc độ không tải 6 vòng/phút, HM30 hướng tới các ứng dụng siết bulong cường độ cao kích thước lớn, đồng thời thực hiện quá trình siết và xén phần đuôi bulong bằng cùng một thiết bị.

THÔNG SỐ KỸ THUẬT SÚNG SIẾT & XÉN ĐUÔI BULONG ĐIỆN HUXIAO HM30

ĐIỂM NỔI BẬT CỦA SÚNG SIẾT & XÉN ĐUÔI BULONG ĐIỆN HUXIAO HM30

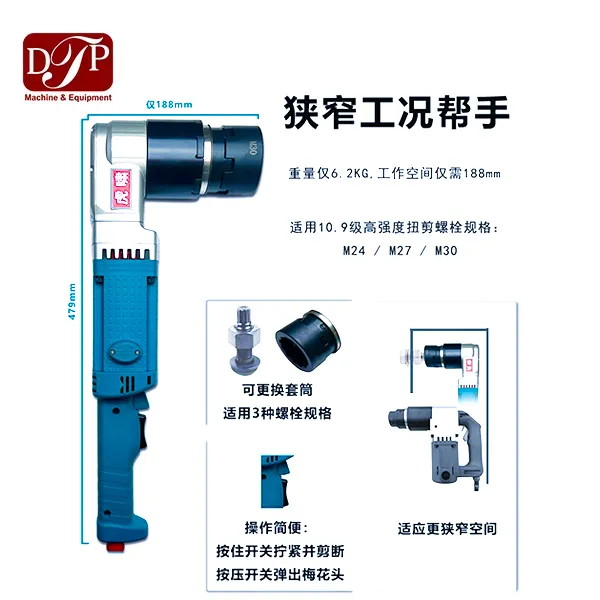

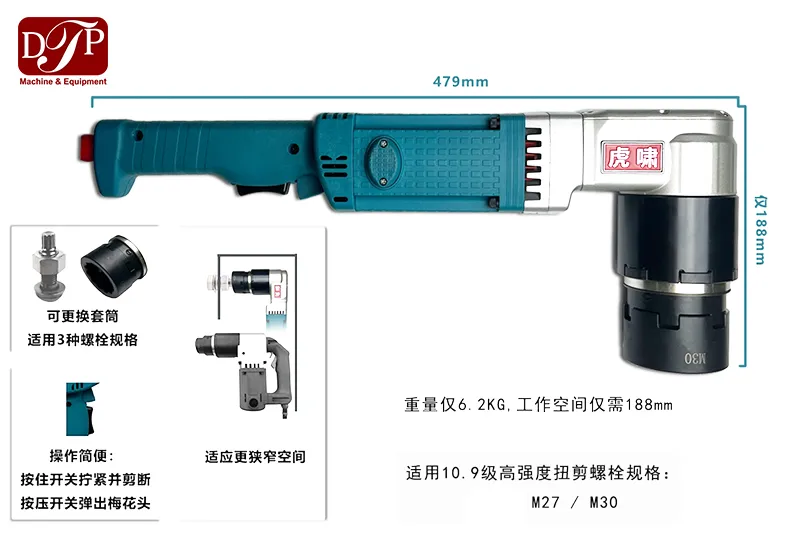

Cơ cấu đầu góc 90° tối ưu cho vị trí liên kết kết cấu thép

Điểm đáng chú ý nhất của Huxiao HM30 nằm ở kết cấu đầu truyền động được bố trí vuông góc với thân máy. Thay vì yêu cầu toàn bộ thân súng nằm thẳng theo trục bulong, thiết kế dạng góc giúp giảm không gian thao tác cần thiết xung quanh vị trí siết.

⇒ Cấu hình này đặc biệt phù hợp khi bulong nằm tại:

• Bảng mã giao nhau giữa các dầm
• Liên kết góc của kết cấu thép
• Các vị trí bulong nằm sát dầm hoặc bản mã
• Cụm liên kết có khoảng không phía sau hoặc hai bên bị hạn chế
• Các vị trí mà súng siết thân thẳng khó đưa đầu chụp vào đúng trục bulong

⇒ Với HM30, lợi thế không chỉ nằm ở mức mô-men 1.700 N.m mà còn ở khả năng đưa đầu siết vào những vị trí kết cấu mà không gian thao tác theo phương thẳng bị giới hạn.

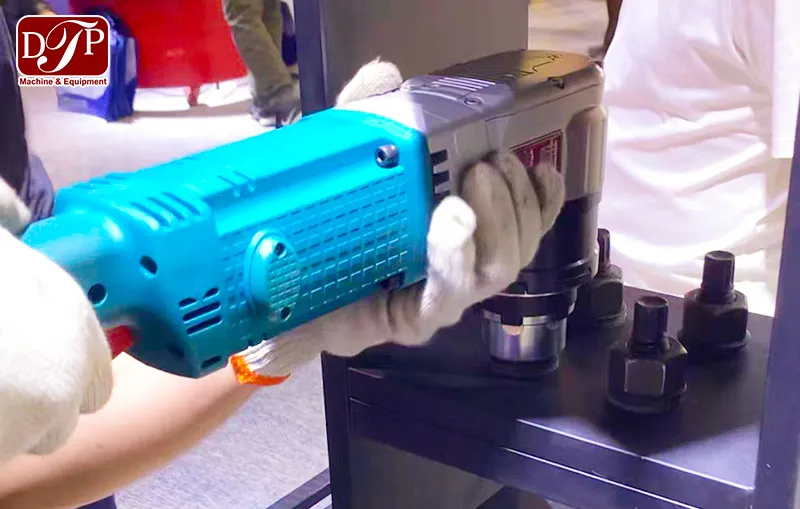

Kết hợp siết và xén đuôi bulong trong cùng một thiết bị

HM30 được thiết kế cho bulong cường độ cao dạng xoắn cắt, vì vậy thiết bị đảm nhiệm quá trình siết và xén phần đuôi bulong theo nguyên lý của bộ bulong tương thích.

Thay vì phải bố trí riêng một công cụ để thực hiện bước siết và một công cụ khác để xử lý phần đuôi, người vận hành có thể sử dụng cùng một thiết bị cho quá trình lắp đặt.

⇒ Điều này đặc biệt hữu ích trong thi công kết cấu thép, nơi các liên kết sử dụng nhiều bulong cường độ cao và yêu cầu quá trình lắp đặt phải được thực hiện đồng nhất.

Mô-men xoắn tối đa 1.700 N.m cho bulong M27 và M30

Theo bảng thông số của dòng HM, HM30 được sử dụng cho bulong cường độ cao 10.9 với kích thước bulong cụ thể là M27 và M30.

⇒ Mức mô-men 1.700 N.m giúp HM30 đáp ứng nhóm ứng dụng siết bulong M27/M30 trong các cụm kết cấu cần lực siết cao, đặc biệt là các liên kết dầm, bản mã và kết cấu thép có sử dụng bulong cường độ cao dạng xoắn cắt.

Lưu ý: Đối với từng công việc thực tế, cần lựa chọn đúng bộ đầu chụp (Socket) và bộ bulong tương thích với thiết bị trước khi vận hành.

ỨNG DỤNG THỰC TẾ TRONG NGÀNH KẾT CẤU THÉP VIỆT NAM

Súng siết & xén bulong Huxiao HM30 phù hợp với các công việc lắp dựng kết cấu thép sử dụng bulong cường độ cao M27/M30, đặc biệt tại những vị trí có không gian thao tác hạn chế.

Một số ứng dụng tiêu biểu gồm:

• Liên kết dầm - dầm: siết và xén đuôi bulong tại các vị trí bảng mã giao nhau giữa hai hoặc nhiều dầm, nơi khoảng không thao tác bị giới hạn.
• Liên kết dầm - cột: sử dụng tại các cụm bản mã cần xử lý bulong cường độ cao trong không gian hẹp.
• Kết cấu thép nhà xưởng: phục vụ lắp dựng các liên kết sử dụng bulong M27/M30 tại khung dầm, cột và các nút liên kết.
• Cầu và kết cấu thép: hỗ trợ thi công các liên kết bulong cường độ cao tại những vị trí khó tiếp cận bằng súng siết thân thẳng.
• Cụm liên kết góc: phù hợp với các vị trí bulong nằm sát cấu kiện hoặc nằm trong vùng giao nhau của nhiều thành phần kết cấu.
• Công trình kết cấu thép quy mô lớn: đáp ứng các công việc cần mô-men xoắn cao và yêu cầu quá trình siết, xén bulong được thực hiện bằng một thiết bị chuyên dụng.

DTPVIETNAM cung cấp và hỗ trợ lựa chọn súng siết và xén đuôi bulong theo kích thước bulong, cấp độ bulong, yêu cầu mô-men và điều kiện thao tác thực tế. Đối với các vị trí bảng mã giao nhau, liên kết góc hoặc khu vực có không gian hạn chế, DTP hỗ trợ tư vấn cấu hình thiết bị và bộ đầu chụp phù hợp với từng ứng dụng.
