Cờ lê thủy lực

Cờ lê thủy lực được biết đến là một thiết bị chuyên dụng dùng để siết bu lông, đai ốc có kích cỡ lớn mà cờ lê thường không làm được. Bài viết này sẽ phân loại, cách sử dụng và giới thiệu địa chỉ bán cờ lê thủy lực uy tín, chất lượng cho các bạn tham khảo nhé.

1. Cờ lê thủy lực là gì?

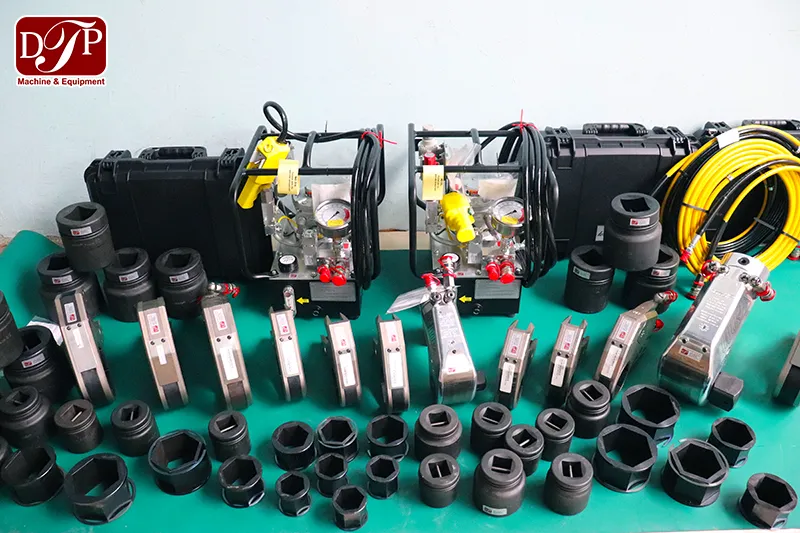

Cờ Lê Thuỷ Lực TX( dạng đầu tròng) thương hiệu TorcUP- USA/

Cờ lê thủy lực là loại cờ lê chuyên dùng để siết các mối ghép bulông có dải lực lớn mà các loại cờ lê thông thường không thể siết được. Cờ lê này hoạt động dựa vào hệ thống bơm thủy lực dùng để siết lực. Nguyên lý hoạt động của loại cờ lê thủy lực chính là dẫn động bằng nguồn dầu hoặc chất lỏng với cách thức dựa trên hình thức chuyển động tịnh tiến đổi sang chuyển động quay. Từ đó sinh ra lực Momen tỷ lệ với áp suất tác động vào cơ cấu vặn ốc.

2. Các loại cờ lê thủy lực phổ biến

Dòng Cờ lê hoạt động bằng thủy lực này có 2 loại phổ biến nhất được sử dụng nhiều chính là cờ lê dạng tròng và cờ lê dạng chụp.

2.1.Cờ lê thủy lực dạng tròng

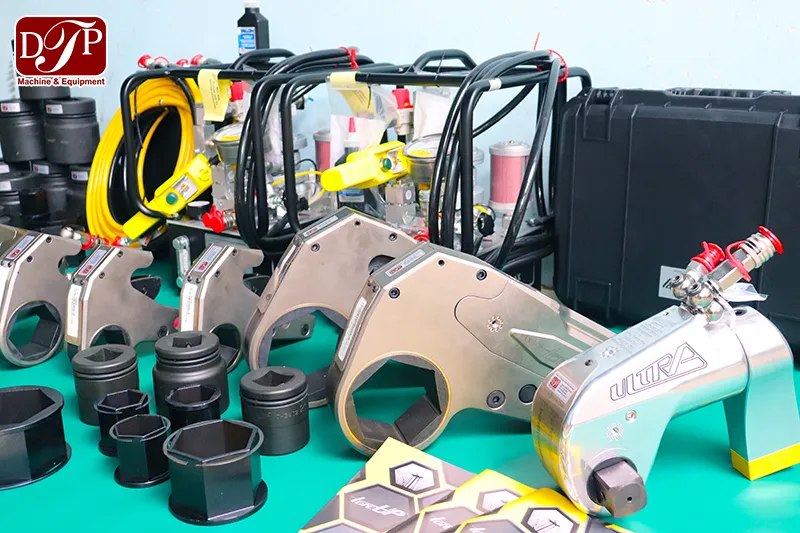

Cờ lê thủy lực dạng tròng

Cờ lê thủy lực dạng tròng có lực siết lớn, có giá thành rẻ hơn các loại cờ lê khác nhưng điểm hạn chế của loại này là kích cỡ siết bu lông khó thay đổi và chỉ nên dùng một loại kích thước bu lông cố định. Nên muốn thay đối kích thước bu lông khi siết yêu cầu phải thay cả phần đầu tròng. Cho nên, loại này thường được sử dụng tại các ngành sản xuất nhỏ ít sử dụng các loại bu lông có nhiều kích cỡ.

Bảng thông số kỹ thuật cho máy siết thủy lực đầu tròng TX:

Model	Dải lực siết		Sai số	Trọng lượng cylinder	Trọng lượng ratchet link	Chiều dài	Chiều rộng	Bán kính	Chiều cao	Khoảng size tròng
	Lbf.ft	N.m		kg		mm
TX-1	45-560	61-759	+/-3%	0.5	0.45	111	19.8	6.2-11.4	82.6	13-50(1/2”-2”)
TX-2	192-1928	260-2614	+/-3%	1.6	1-1.5	163.8	31.8	9.6-15	101.6	19-65(3/4″  –  2.9/16″)
TX-4	395-3950	535-5355	+/-3%	2.7	2.4-3.4	199.9	41.1	10.5-18.7	142.2	27-80(1”-3.1/8”)
TX-8	830-8630	1125-11699	+/-3%	5	5.5-6.5	258.6	52.1	14.2-21	177.8	49-120(1.7/8”-4.5/8”)
TX-16	1560-16600	2115-22503	+/-3%	7.3	9.5-13	328.4	63.5	17.1-25.9	192.5	55-135(2.3/16”-5.5/16”)
TX-32	3220-35650	4365-48327	+/-3%	11.5	13-17.9	401.3	82.3	24.3-44.2	241.3	80-200(3.1/8”-7.7/8”)
TX-45	4850-47380	6575-64239	+/-3%	13	13-17.9	425.5	124	24.3-44.2	261.1	80-200(3.1/8”-7.7/8”)

2.2.Cờ lê thủy lực dạng chụp

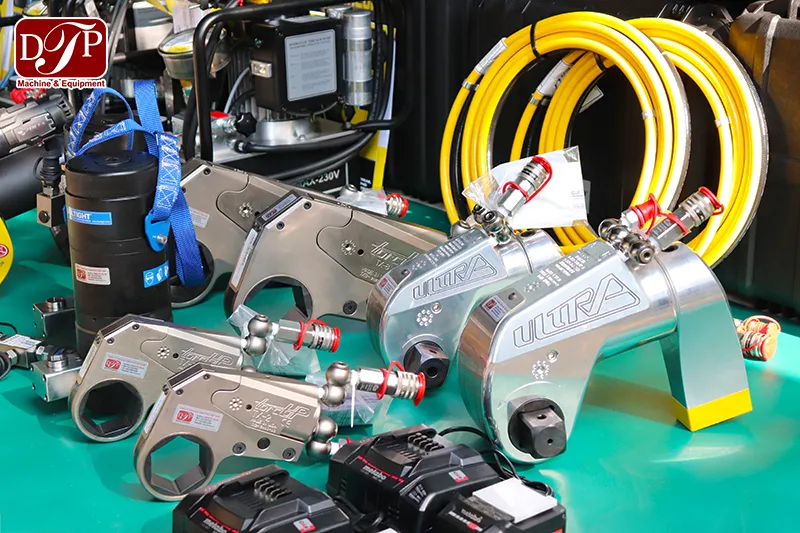

Cờ lê thủy lực dạng chụp

Cờ lê thủy lực dạng chụp có tên gọi như vậy bởi loại này sử dụng một đầu chụp lục giác có tác dụng siết bulong nên có thể thay đổi kích thước của size bulong cần siết một cách đơn giản và dễ dàng. Nhưng loại cờ lê này thuộc phân khúc dụng cụ thủy lực cao cấp nên có giá thành cao hơn dạng tròng do nó siêt được các kích cỡ khác nhau.

Bảng thông số kỹ thuật cho máy siết thủy lực đầu chụp TU:

Model	Khẩu ra	Dải lực siết		Sai số	Trọng lượng	Chiều cao	Chiều dài 1	Chiều dài 2	Bán kính	Chiều rộng 1	Chiều rộng 2	Chiều rộng 3
		Lbf.ft	N.m		Kg	mm
TU-2	3/4″	127-1270	172-1722	+/-3%	2.5	106.7	122.4	161	24.9	50.8	70.9	112.3
TU-3	1″	330-3330	447-4514	+/-3%	4.9	135.3	162.5	214.1	33.2	66.8	93.5	147.6
TU-5	1.1/2″	550-5500	745-7457	+/-3%	8.2	162.6	200.9	270.7	39.8	79.2	117.8	177.8
TU-7	1.1/2″	740-7400	1003-10031	+/-3%	8.6	182.1	224.5	294.1	44.9	91.7	128.5	202.7
TU-11	1.1/2″	1100-11010	1491-14925	+/-3%	13.1	198.1	248.6	324.8	51.5	100.3	137. 9	221.5
TU-20	2.1/2″	1940–20625	2630–27964	+/-3%	27.6	234.3	239.7	408.9	58.7	123.6	181.7	276.4
TU-27	2.1/2″	2720–27200	3687-36872	+/-3%	31.7	258.8	312.9	414.8	62.5	133.6	192.3	295.4
TU-60	2.1/2"	5800-58000	7862-78625	+/-3%	59.8	292.1	390.7	518.2	78.7	167.1	225.8	363

3. Cấu tạo của cờ lê thủy lực

Cấu tạo cờ lê thủy lực gồm 1 xi lanh 2 chiều với một đường dầu đi và một đường dầu về. Piston khi đó sẽ chuyển động tịnh tiến lên xuống, thò tụt và cơ cấu nhông bên trong sẽ đảm nhiệm nốt phần việc còn lại.

• Chuyển động tịnh tiến khi đó sẽ biến thành chuyển động quay và do nó tích hợp nhỏ bé nên xylanh thường có hành trình rất ngắn. Nên đôi khi trong quá trình vận hành thiết bị siết bulong thủy lực này bạn sẽ nghe thấy tiếng máy bơm cành cạch. Đây chính là phần sinh ra lực xiết momen, phần này thường tách rời hoàn toàn với bộ phận ăn khớp trực tiếp với bulong đai ốc.
• Cờ lê hoạt động bằng thủy lực sẽ có hai cục sắt hai bên có nhiệm vụ nhét mọi thứ vào đó. Khi vặn cho size ốc bạn chỉ cần lấy socket đầu chụp tương ứng là xong.
• Còn có loại cờ lê thủy lực mỏng có 2 cơ phận đã được ghép nối với nhau. Phần phía trên là Hydraulic Unit, phần có cái lỗ 6 cạnh cân xứng kia là Ratchet Link hay còn gọi là đầu nối lục lăng.
• Do đó, để chọn đầy đủ và chọn đúng các bạn cần xác định momen xoắn cực đại trước thì mới chọn được đầu thủy lực Hydraulic Unit. Khi bạn cần siêt chặt bulong hoặc đai ốc các size thì các bạn chỉ cần chọn Ratchet Link là có kích cỡ tương ứng.

4. Cờ lê thủy lực dùng để làm gì?

• Máy siết bulong thủy lực này được ứng dụng rộng rãi trong các ngành công nghiệp như công nghệ nặng gồm ngành hóa chất, nhiệt điện, dầu khí và gas, ngành linh kiện điện tử, lắp ráp ô tô….
• Chúng được dùng trong các công việc thi công và bảo trì trụ điện gió, cầu sắt, các nhà máy xi măng, nhà máy phân bón, nhà máy thủy điện, nhiệt điện,...
• Cờ lê hoạt động bằng thủy lực có lợi ích rất lớn trong việc cải thiện năng suất lao động trong lĩnh vực công nghiệp để giảm thiểu sưc lao động mà hiệu quả công việc vẫn đảm bảo.

5. Ưu điểm khi sử dụng cờ lê thủy lực

Loại máy siết thủy lực có những ưu điểm vượt trội dưới đây:

• Thân cờ lê được làm từ thép chống gỉ nên có độ cứng tốt, độ bền cao và đặc biệt chống ăn mòn tốt so với loại cờ lê thông thường.

• Tay cầm được thiết kế dạng tay nắm chắc chắn, kiểu dáng công nghiệp nên khi sử dụng sẽ dễ dàng hơn.

• Khi đủ lực siết sẽ có cảnh báo bằng cách gấp khúc đoạn giữa thân cờ lê một góc 30 độ để biết đủ lực khi hoạt động trong môi trường công nghiệp, nơi có tiếng ồn cao, ngoài công trường.

• Thiết bị này có bề mặt tay cầm hiển thị rõ lực siết với 2 đơn vị đo là m và lbf.ft.

• Ưu điểm của loại này còn điều chỉnh được lực siết đơn giản chỉ bằng cách xoay tay nắm phía cuối đuôi cờ lê theo hai hướng để tăng hoặc giảm giá trị momen giúp lực siết bu-lông, đai ốc một các chính xác và hiệu quả hơn.

6. Hướng dẫn sử dụng cờ lê thủy lực đúng cách

Trước khi tiến hành vận hành thiết bị này thì các bạn cần xem kỹ hướng dẫn sử dụng cờ lê thủy lực đúng cách. Mỗi loại cờ lê hoạt động bằng thủy lực lại có cách sử dụng đặc trưng riêng tùy theo công dụng và thông số kỹ thuật nên các bạn cần tham khảo thật kỹ các thông tin hướng dẫn đi kèm với dụng cụ cờ lê thủy lực trước khi chọn mua sử dụng.

Cờ lê thủy lực hoạt động nhờ vào hệ thống bơm thủy lực nên cần chọn loại bơm thủy lực đi kèm phù hợp với loại cờ lê được chọn. Để điều chỉnh lực siết của cờ lê thủy lực dựa vào việc điều chỉnh áp suất của hệ thống bơm thủy lực thông qua remote gắn trên hệ thống bơm.

6.1.Hướng dẫn sử dụng máy cờ lê hoạt động bằng thủy lực dạng đầu chụp:

6.2.Hướng dẫn sử dụng cờ lê thủy lực dạng tròng

Lưu ý để sử dụng đúng cách và bền nhất thì sau khi sử dụng xong các bạn nên vệ sinh, lau chùi cẩn thận cờ lê bằng vải mềm để tránh bụi bẩn làm ảnh hưởng đến hoạt động của dụng cụ. Sau đó bạn nên bảo quản dụng cụ ở những nơi khô ráo, đảm bảo điều kiện về nhiệt độ, độ ẩm và ánh sáng để cờ lê có thể tiếp tục hoạt động tốt mà không bị giảm tuổi thọ.

7. Phụ kiện cần thiết khi sử dụng cờ lê thủy lực

Dưới đây là những phụ kiện cần thiết trong quá trình sử dụng cờ lê thủy lực.

• Bơm thủy lực

Phụ kiện đầu tiên quan trọng nhất cần phải có khi sử dụng cờ lê thủy lực chính là kết hợp với bơm chuyên dụng – bơm D, loại có 2 đường dầu đi về. Tùy theo nhu cầu sử dụng có thể chọn bơm điện hay bơm dẫn động bằng khí nén. Trong một vài môi trường chống cháy nổ, bạn cần chọn phiên bản Ex, thường sẽ là bơm khí nén.

• Ống tuy ô thủy lực

Phụ kiện tiếp theo của máy siết thủy lực này chính là ống tuy ô, muốn dẫn dầu bạn cần phải có ống và cần chọn độ dài ống phù hợp. Đối với dòng thiết bị xiết ốc bằng thủy lực này, bạn sẽ không dùng ống như dùng cho cơ cấu điều khiển vì nó là loại đặc thù riêng, do tính an toàn cho người vận hành.

• Khớp nối nhanh

Tất cả cờ lê thủy lực đều có 2 cái gắn trên 1 đầu thủy lực, cơ phận sinh ra lực momen. Khớp nối nhanh quay tròn 360 độ vận hành theo 2 hướng ngang dọc làm cho thiết bị nhanh chóng tiếp cận được vị trí thực hiện. Trong đó luôn có 1 đường dầu đi và 1 đường dầu về, sử dụng xylanh loại 2 chiều.

• Đồng hồ áp suất

Phụ kiện này thường đã được tích hợp vào bơm thủy lực nên không cần để tâm đến nó. Đồng hồ áp suất thể hiện thông số áp suất khi bạn vận hành thiết bị này.

8. Giá bán cờ lê thủy lực

Trên thị trường hiện nay có vô số loại cờ lê thủy lực của nhiều nước sản xuất nên đương nhiên mức giá cũng khác nhau. Giá cờ lê thủy lực phụ thuộc vào nhiều yêu tố như phân loại cờ lê theo dải lực siết, theo hãng sản xuất, theo nhu cầu sử dụng của người dùng… để quyết định mức giá.

Do đó, quý khách muốn biết mức giá cụ thể của máy siết thủy lực này hãy liên hệ với Đại Thịnh Phát Việt Nam để được báo giá chi tiết nhất.

9. Mua cờ lê thủy lực ở đâu giá rẻ, uy tín?

Địa chỉ bán cờ lê thủy lực giá rẻ, uy tín phải kể đến đại lý dụng cụ thủy lực Đại Thịnh Phát chuyên phân phối sản phâm chất lượng hàng đầu tại nước ta. Chúng tôi có đội ngũ nhân viên kỹ thuật có lâu năm kinh nghiệm trong lĩnh vực máy siết bulong thủy lực nói riêng và dụng cụ thủy lực nói chung nên có thể đáp ứng được tất cả các yêu cầu của khách hàng.

Đến với Đại Thịnh Phát quý khách sẽ được tư vấn và hướng dẫn cách chọn cờ lê thủy lực phù hợp với từng loại bu lông khác nhau và các vị trí khác nhau để chọn model và dải lực của máy siết thủy lực cho phù hợp.

Chúng tôi cam kết chỉ bán sản phẩm chính hãng được nhập khẩu trực tiếp với chế độ bảo hành hợp lý, chắc chắn khi lựa chọn Đại Thịnh Phát để mua cờ lê thủy lực các khách hàng đều hài lòng.

Với những thông tin về phân loại, cách sử dụng và địa chỉ bán cờ lê thủy lực mà bài viết vừa chia sẻ, hy vọng sẽ giúp quý khách chọn được sản phẩm phù hợp nhất. Để mua máy siết thủy lực chất lượng, giá rẻ hãy liên hệ với dụng cụ thủy lực Đại Thịnh Phát qua https://dtpvietnam.vn/ hoặc số hotline 0908.57.02.02, chúng tôi sẽ tư vấn cụ thể nhất.
