Máy gia nhiệt vòng bi

MÁY GIA NHIỆT VÒNG BI

Trong ngành công nghiệp hiện nay, việc tháo lắp và lắp đặt vòng bi (bạc đạn) đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn tăng tuổi thọ, giảm thời gian dừng máy và giảm chi phí bảo trì. Đây chính là lý do vì sao máy gia nhiệt vòng bi trở thành thiết bị không thể thiếu trong các xưởng cơ khí, nhà máy sản xuất và trung tâm bảo dưỡng thiết bị.

1. Máy Gia Nhiệt Vòng Bi Là Gì?

Máy gia nhiệt vòng bi (Induction heater), hay còn gọi là máy gia nhiệt cảm ứng, máy gia nhiệt bạc đạn là thiết bị sử dụng nguyên lý cảm ứng điện từ để làm nóng vòng bi một cách nhanh chóng, đều và an toàn. Nhờ đó, vòng bi giãn nở ra và có thể lắp vào trục một cách dễ dàng mà không cần hoặc cần rất ít lực ép cơ học vòng bi vào trục.

Với các phương pháp truyền thống là nung nóng vòng bi, puly, bánh răng bằng dầu hoặc làm lạnh trục trong khí ga nito lỏng thì phương pháp Gia Nhiệt Cảm Ứng này nhanh hơn gấp nhiều lần, kiểm soát được nhiệt độ và thực hiện đơn giản hơn nhiều.

Ưu điểm nổi bật:

• Không làm biến dạng vòng bi như phương pháp nung nóng bằng dầu, khò ga hoặc cảo.
• Làm nóng nhanh, kiểm soát chính xác nhiệt độ cho từng loại vòng bi khác nhau.
• Dễ dàng gia nhiệt cho các vòng bi, bánh răng, puli có kích thước lớn (400, 500, 800, 1000mm) mà không cần quá nhiều bước.
• Tăng hiệu suất bảo trì, tiết kiệm thời gian và công sức.

2. Tại Sao Bạn Nên Sử Dụng Máy Gia Nhiệt Cảm Ứng?

✅ Đảm bảo kỹ thuật – Không gây hư hại vòng bi và trục

• Gia nhiệt đều giúp bảo vệ cấu trúc vật liệu của vòng bi.
• Tránh biến dạng, nứt gãy hoặc lệch trục trong quá trình lắp đặt.

✅ Tiết kiệm chi phí bảo trì – tăng tuổi thọ thiết bị

• Vòng bi lắp đúng kỹ thuật sẽ vận hành ổn định hơn, giảm hao mòn.
• Giảm số lần thay vòng bi, tiết kiệm đáng kể chi phí sửa chữa.

✅ Tăng năng suất làm việc

• Gia nhiệt nhanh chóng chỉ trong vài phút.
• Phù hợp với dây chuyền bảo trì, sản xuất hàng loạt.

3. Ứng Dụng Của Máy Gia Nhiệt Vòng Bi

• Máy gia nhiệt vòng bi là thiết bị không thể thiếu trong các Nhà máy xi măng, nhà máy thép, chế biến thực phẩm, nhà máy nhiệt điện,...sử dụng để tháo/lắp các vòng bi, bánh răng, puli cỡ lớn.
• Trạm bảo trì xe cơ giới, thiết bị công trình.
• Xưởng sửa chữa motor điện, bơm công nghiệp: sử dụng để gia nhiệt vỏ động cơ điện để lắp với cuộn dây.
• Công ty cơ khí chế tạo máy.

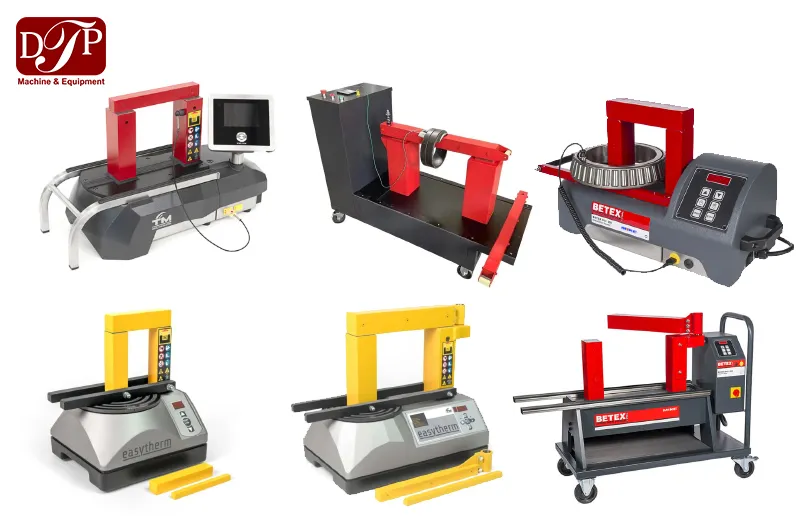

4. Phân loại Máy Gia Nhiệt Vòng Bi

Phân loại theo kích cỡ vòng bi

🔸 Dạng Mini / Cầm Tay

• Dành cho vòng bi cỡ nhỏ (50g–5kg), đường kính trong từ 30-120mm.
• Công suất nhỏ: 2kW, 2.5kW, 3.6
• Di động, xách tay, tiện dụng, phù hợp cho kỹ thuật viên bảo trì cơ bản.

🔸 Dạng Trung (Portable)

• Dùng trong nhà xưởng, cho vòng bi tầm trung (5–30kg), đường kính trong đến 600mm.
• Công suất: 3.6kW, 5kW, 6kW, 8kW.
• Dạng đặt bàn, có khung và tay nâng tiện lợi, có bánh xe đẩy trong nhà xưởng.

​​​​​​​

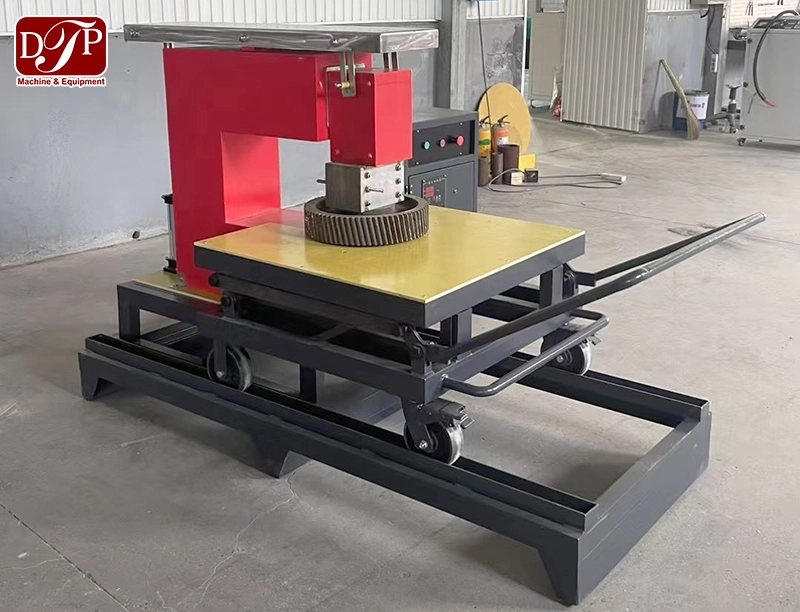

🔸 Dạng Công Nghiệp Lớn

• Cho vòng bi nặng (từ 30kg đến 200kg hoặc hơn), đường kính trong vòng bi lên đến 600mm, 900mm, 1000mm.
• Công suất: 8kW, 10kW, 12kW, 16kW, 18kW, 20kW, 22kW, 40kW.
• Có xe đẩy hoặc bệ di chuyển, thường dùng trong nhà máy sản xuất lớn

​​​​​​​​​​​​​​

Phân loại theo kiểu cuộn cảm gia nhiệt

Khi xét riêng về kiểu cuộn cảm (coil) – tức là cấu trúc sinh từ trường để làm nóng vòng bi, thì ta có thể chia máy gia nhiệt vòng bi thành các loại sau:

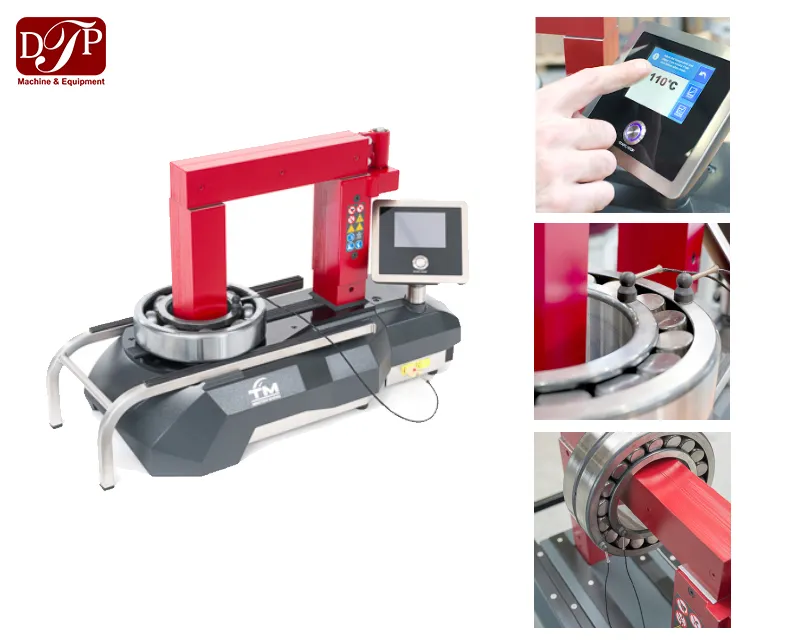

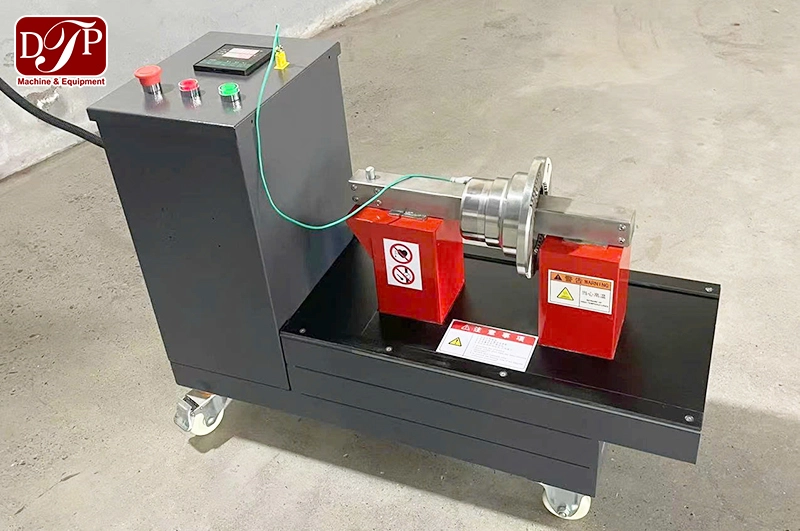

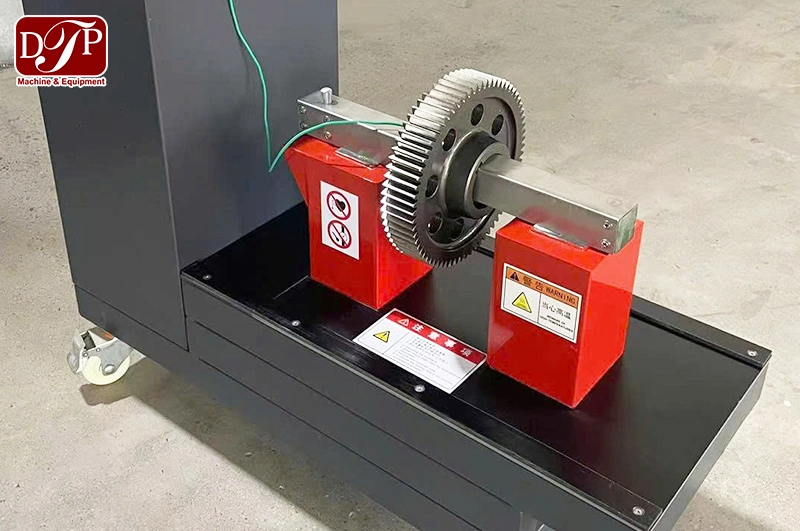

🔸 Cuộn Cảm Cố Định (Fixed Coil) hay còn gọi là Gông từ (Induction Yoke):

• Gông từ là thanh kim loại kỹ thuật điện cứng dẫn từ trường từ cuộn cảm vào vòng bi giúp làm nóng vòng bi. Gông từ là cầu nối giữa cuộn dây cảm ứng và chi tiết gia nhiệt.
• Có 2 loại Gông từ cố định và Gông từ tháo rời, có thể thay thế các kích thước gông từ cho phù hợp với từng đường kính vòng bi. Gông từ càng lớn thì lượng từ thông càng lớn và truyền càng mạnh làm tăng thời gian gia nhiệt.
• Thích hợp cho đa số vòng bi có kích thước vừa và nhỏ.

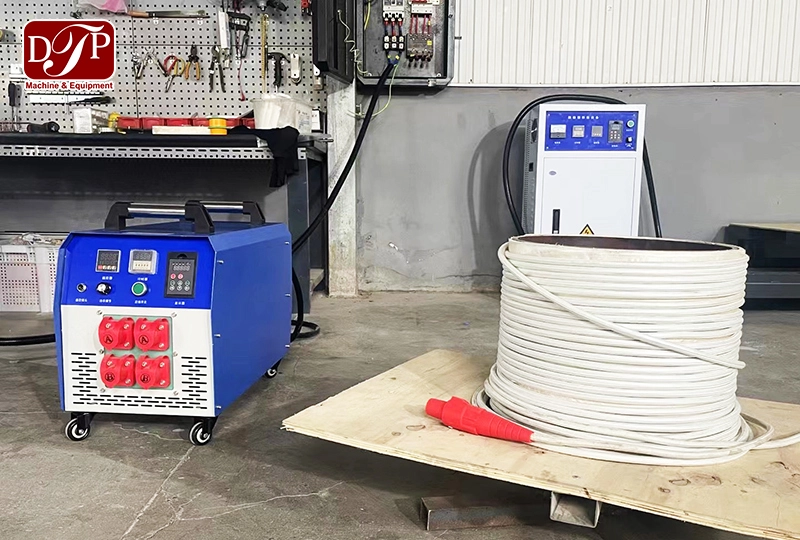

🔸 Máy gia nhiệt bằng cuộn dây (induction coil):

• Là loại máy sử dụng cuộn dây cảm ứng (coil) để tạo từ trường xoáy, từ đó làm nóng vòng bi hoặc các chi tiết kim loại bằng hiện tượng cảm ứng điện từ.
• Điểm đặc trưng: Không cần tiếp xúc trực tiếp với kim loại, chỉ cần đặt vòng bi bên trong hoặc gần cuộn dây là nó sẽ nóng lên rất nhanh.
• Cuộn dây cảm ứng tạo ra từ trường xoáy để làm nóng vòng bi.
• Ưu điểm nổi bậc nhất của dòng này là: tiện lợi khi gia nhiệt các vòng bi, báng răng, puli cỡ lớn chỉ cần quấn dây tối thiểu 3 vòng. Dùng tháo các bánh răng, puli ra khỏi trục.

​​​​​​​

Phân loại theo tần số điện áp

Khi xét về tần số dòng điện cảm ứng, máy gia nhiệt vòng bi có thể chia làm các loại sau – mỗi loại có đặc điểm, ứng dụng và hiệu suất khác nhau:

🔸 Máy Gia Nhiệt Tần Số Thấp (Low Frequency Induction Heater)

• Tần số dòng điện: 50 - 60 Hz (cùng tần số lưới điện thông thường)
• Thiết kế đơn giản, ít nhiễu điện từ.
• Sử dụng gông từ cứng truyền thống để dẫn từ.
• Bền, dễ bảo trì, chi phí thấp.
• Phù hợp với vòng bi kích cỡ vừa và nhỏ.

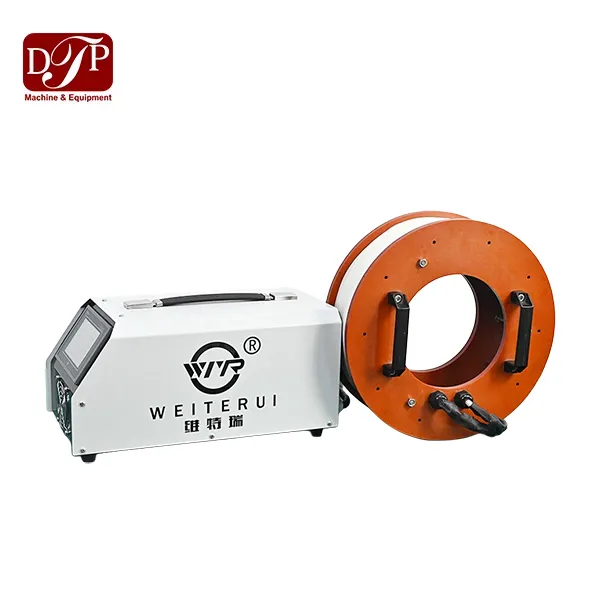

🔸  Máy Gia Nhiệt Tần Số Trung (Medium Frequency: 1 kHz – 10 kHz)

• Tần số từ vài trăm Hz đến khoảng 10 kHz
• Sử dụng bo mạch điều tần để tạo dòng cao tần
• Không cần gông từ, có thể dùng cuộn dây cảm ứng đặt rời
• Gia nhiệt nhanh, kiểm soát tốt
• Gia nhiệt được nhiều chi tiết kim loại khác nhau, không chỉ vòng bi
• Máy gọn nhẹ, dễ dàng vận chuyển đến site, cơ động.

​​​​​​​

🔸 Máy Gia Nhiệt Tần Số Cao (High Frequency: > 50 kHz)

• Tần số rất cao (từ 50 kHz đến vài trăm kHz)
• Dòng điện chỉ thâm nhập lớp bề mặt chi tiết → dùng để gia nhiệt bề mặt (surface hardening)
• Làm nóng cực nhanh. Gia nhiệt chính xác tại điểm cần làm nóng
• Tuy nhiên Không phù hợp để gia nhiệt lắp vòng bi (vì chỉ nóng mặt ngoài). Máy đắt tiền, dùng cho công nghiệp chuyên sâu.
