#Tìm Hiểu Hệ Thống Khí Nén Trong Công Nghiệp

Cùng Đại Thịnh Phát tìm hiểu hệ thống khí nén sử dụng dạng năng lượng sạch trong công nghiệp tại bài viết này nhé.

Mục lục

Hệ thống khí nén sử dụng dạng năng lượng sạch được nghiên cứu và sử dụng thay thể nên ngày càng được nhiều ứng dụng nhiều trong các lĩnh vưc. Cùng tìm hiểu hệ thống khí nén trong công nghiệp tại bài viết này nhé.

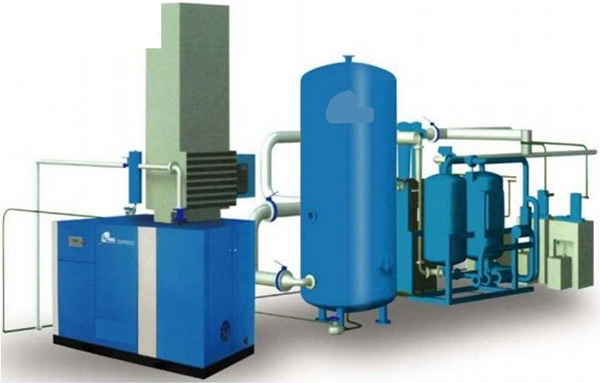

1. Hệ thống khí nén là gì?

Hệ thống khí nén là hệ thống lưu trữ năng lượng khí và được nén lại để phục vụ cho nhu cầu sản xuất, hoạt động đời sống của con người. Hệ thống này sử dụng dạng năng lượng siêu sạch được nghiên cứu và ứng dụng để thay thế cho các vật liệu khác ngày càng cạn kiệt như khí đốt, gas, dầu mỏ, nước….

Khí nén có ưu điểm nổi bật là hoàn toàn xanh sạch, thân thiện với trữ lượng khổng lồ mà con người khai thác không bao giờ hết. Để tạo ra khí nén, con người có thể sử dụng khí trong tự nhiên hoặc một số phương pháp hóa học rồi nén ở mức áp suất tầm 3000 PSI – 3600 PSI.

Hệ thống khí nén không chỉ đem lại lợi ích rất lớn mà nó còn mang đến tính ứng dụng cao trong các lĩnh vực cho con người. Hệ thống tạo ra năng lượng từ thiên nhiên, tích trữ chúng để sử dụng khi cần thiết. Hệ thống khí nén có rất nhiều nuồn và nhiều thiết bị để đảm nhiểm các công việc khác nhau.

hệ thống khí nén

>>>Xem thêm: #Báo Giá Các Loại Bơm Thủy Lực Chính Hãng, Rẻ Nhất Thị Trường

2. Cấu tạo hệ thống khí nén

Cấu tạo của hệ thống khí nén trong công nghiệp bao gồm các bộ phận, chi tiết và linh kiện cơ bản dưới đây.

2.1. Máy nén khí

Máy nén khí là bộ phận có vai trò quan trọng cung cấp khí cho cả hệ thống làm việc. Hiên nay, trên thị trường có các loại máy nén khí phổ biến như sau:

  • Máy nén khí piston gồm loại máy nén piston có dầu, máy nén piston không dầu.
  • Máy nén khí root.
  • Máy nén khí trục vít: Máy nén trục vít không dầu, máy nén trục vít có dầu
  • Máy nén khí ly tâm: thường dùng trong công nghiệp nặng, làm việc liên tục với công suất có thể đạt lên đến hàng ngàn mã lực.

hệ thống khí nén

2.2. Đường dẫn khí

Trong hệ thống khí nén có ống dẫn khí với chức năng chính là chứa khí và dẫn truyền khí từ nguồn này sang nguồn khác nhanh chóng. Hệ thống này được ví  như cầu nối giữa bình tích áp, máy nén, bồn chứa khí với xi lanh, van…

Đường ống dẫn khí cũng gồm 3 loại cơ bản như sau:

  • Ống dẫn khí cứng: Đó là các ống kim loại sắt, nhôm, đồng
  • Ống dẫn khí mềm: Ống chất liệu là PE, PU, PA…

Đẻ kết nối ống dẫn khí trong hệ thống khí nén và nối ống dẫn với thiết bị cần sử dụng co nối nhựa hoặc đồng có nhiều hình dang hãy kích cỡ, màu sắc khác nhau ứng với từng loại riêng.

2.3. Bình tích áp

Bình tích áp được dùng để lưu trữ lượng khí mà máy nén khí tạo ra. Cấu tạo bình tích áp có một lọc tách xả nước với chức năng cung cấp khí cho các thiết bị vận hành.

2.4. Bộ phận tách nước

Bộ phận tách nước giúp lọc lượng nước còn sót lại quá nhiều trong không khí gây ẩm ướt. Dùng máy nén khí và dưới tác dộng của áp suất cao thì hơi nước sẽ phân tách ra khỏi khí và hình thành hạt nước. Bộ phận tách nước được lắp đặt trên đường ống sẽ thu thập các hạt nước trong đường ống và xả ra bên ngoài thông qua các van tự động.

hệ thống khí nén

2.5. Bộ phận lọc khí nén

Bộ phận lọc khí nén sẽ có nhiệm vụ loại bỏ hoàn toàn các tạp chất như nước, sợi giấy, cát bụi, vụn ni lông, hạt kim loại… để chất lượng khí tốt nhất cho hệ thống hoạt động bền bỉ với các dây chuyền khí nén của nhà máy thực phẩm, nước đóng chai, sản xuất dược phẩm…

3. Sơ đồ hệ thống khí nén trong công nghiệp

Lắp đặt hệ thống khí nén trong công nghiệp thường sử dụng 4 kiểu sơ đồ phổ biến dưới đây:

3.1. Sơ đồ lắp đặt hệ thống khí nén theo tiêu chuẩn thông thường

Theo sơ đồ lắp đặt này thì chất lượng khí nén đạt được sẽ không cao, với đặc điểm nhiệt độ điểm sương từ 3 độ C đến 10 độ C và độ khô nằm trong mức tương đối. Cụ thể được dùng trong các nhà máy may mặc công nghiệp, dệt sợi, nhà máy lắp ráp linh kiện điện tử, chế biến gỗ thường sử dụng sơ đồ hệ thống khí nén được lắp đặt theo kiểu thông thường.

Thứ tự lắp đặt theo sơ đồ gồm máy nén khí, bình chứa khí, lọc sơ cấp, máy sây khô khí và lọc tinh là bước cuối cùng.

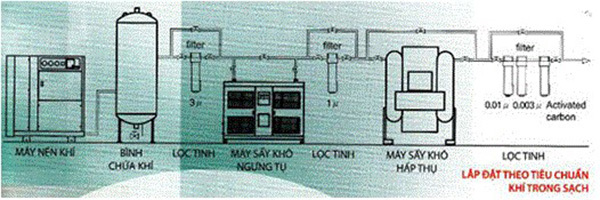

3.2. Sơ đồ lắp đặt hệ thống khí nén theo tiêu chuẩn khí sạch

Sơ đồ lắp đặt hệ thống khí nén trong công nghiệp loại này sẽ cho tiêu chuẩn không khí chất lượng tốt hơn, sạch hơn và khô hơn. Khác biệt trong sơ đồ này so với loại thông thường chính là có thêm máy sấy khí khô hấp thụ nhằm đưa nhiệt độ sương xuống từ -20 độ C hoặc -60 độ C theo yêu cầu trong công việc để chọn.

hệ thống khí nén

3.2. Sơ đồ hệ thống khí nén nắp đặt theo tiêu chuẩn DIN ISO 8573 CLASS 1

Sơ đồ hệ thống khí nén thường được lắp đặt trong các nhà máy sản xuất bia, nước giải khát, bơ sữa, nhà máy chế biến thực phẩm, kỹ thuật cơ khí, kỹ thuật nhựa, sản xuất hóa chất, thuốc là hay công nghiệp khí đốt, ngành hóa học…

3.3. Sơ đồ lắp đặt hệ thống khí nén theo tiêu chuẩn thổi chai PET

Hệ thống khí nén được lắp theo tiêu chuẩn thổi chai PET theo thứ tự gồm máy nén khí, bình chứa khí, lọc thô, máy sấy khí khô ngưng tụ, lọc tinh và cuối cũng là máy tăng áp, lọc tinh lần 3.

Lưu ý điểm giống nhau trong khi lắp đặt 4 sơ đồ đều có máy nén khí ở đầu và bình tích áp ở ngay phía sau để quan sát xe máy nén khí có hoạy động  ổn định và nhiệt độ của khí nén trước khi đi vào máy sấy đã được làm hạ nhiệt. Từ đó, nó giúp máy nén khí, máy sấy khí có độ bền, tăng tuổi thọ.

4. Lưu ý khi lắp đặt hệ thống khí nén

hệ thống khí nén

Quy trình lắp đặt hệ thống khí nén trong công nghiệp cần tuân thủ các quy tắc nhất định để sử dụng dễ dàng và đảm bảo an toàn hiệu quả khi vận hành.

Lưu ý khi lắp đặt hệ thống khí nén cụ thể cần thực hiện như sau:

Đầu tiên, phải thiết kế môi trường làm việc có diện tích rộng rãi và đủ ánh sáng để thuận tiện trong quá trình sử dụng và bảo dưỡng. Khoảng cách tốt nhất từ thiết bị nén khí cách tường bao quanh 1,5m và cách trần nhà ít nhất là 1m.

Thứ hai, phòng đặt hệ thống khí nén, máy móc phải đảm bảo sạch sẽ thoáng mát và hạn chế bụi bẩn xâm nhập hoặc sương muối, các chất gây cháy nổ từ môi trường bên ngoài vào.

Thứ ba, luôn đảm bảo môi trường xung quanh khô ráo và không có chất khí độc hại, nếu không đạt tiêu chuẩn cần lắp đặt kèm thiết bị lọc khí để có nguồn không khí sạch.

Thứ tư, máy nén khí có kết cấu khung hộp và được đặt trên giá có thể di chuyển xung quanh dễ dàng qua nền, nhưng nếu muốn đặt lên cao cần tìm cách bảo vệ máy để tránh bị mài mòn.

Hy vọng với thông tin bài viết vừa chia sẻ về hệ thống khí nén trong công nghiệp sẽ giúp các bạn vận hành an toàn và hiệu quả nhất.
