#Van Nước Một Chiều | Phân Loại | Nguyên Lý Hoạt Động

Cấu tạo, phân loại và nguyên lý hoạt động của van nước một chiều ra sao? Cùng thiết bị thủy lực Đại Thịnh Phát theo dõi bài viết này nhé.

Mục lục

Van nước một chiều là thiết bị được sử dụng để bảo vệ đường ống dẫn và cho phép dòng chất lỏng, khí chảy qua theo 1 chiều nhất định và không chảy theo chiều ngược lại. Vậy cấu tạo, phân loại và nguyên lý hoạt động của van nước một chiều ra sao. Theo dõi bài viết này nhé.

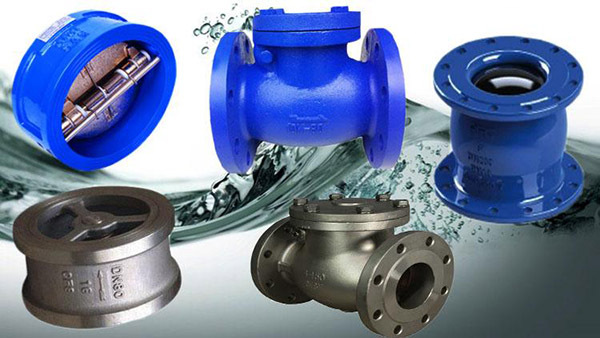

van nước một chiều

Van nước một chiều thủy lực

1. Van nước một chiều là gì?

Van nước một chiều là thiết bị cho phép lưu chất đi qua vị trí tại cửa van theo một chiều hướng nhất định và ngăn chặn không cho lưu chất chảy ra theo chiều ngược lại. Loại van này hoạt động rất thông tin và đơn giản nên khi vận hành tự động chỉ cần lực tác động lên dòng chảy và có vai trò bảo vệ các hệ thống đường ống, bình chứa hay các thiết bị bơm thủy lực là được.

Ngoài ra, sử dụng van nước một chiều bằng đồng hồ còn có thể điều hướng và kiểm soát lưu chất khi sự cố xảy ra hoặc giảm thiểu sự cố liên quan đến rò rỉ đường ống mức thấp nhất.

2. Cấu tạo của van nước 1 chiều

Van nước một chiều có cấu tạo đơn giản gồm các bộ phận như sau:

  • Nắp đậy: được làm từ chất liệu như gang, đồng, inox…
  • Chốt: được làm từ thép hoặc bu lông không gỉ.
  • Thân van: được chế tác từ nhiều vật liệu đa dạng như đồng, inox, nhựa, gang, thép đúc.
  • Chốt xoay bản lề: còn được gọi là chốt định bị được làm từ thép không gỉ.
  • Phớt: còn được gọi là vòng đệm được làm từ cao su có độ mềm dẻo và đàn hồi tốt nên có chức năng giảm tiếng ồn và làm kín van khi hoạt động.
  • Chốt đĩa: bộ phận này cũng được làm từu thép không gỉ.
  • Đĩa van: thông thường được làm từ inox, gang hoặc thép bọc cao su để hạn chế ăn mòn hay oxy hóa.

van nước một chiều

Cấu tạo của van nước 1 chiều

3. Kí hiệu van nước 1 chiều

Trong các bản vẽ thiết kế đường ống nước thì van nước một chiều có các ký hiệu như hình vẽ dưới đây.

van nước một chiều

Ký hiệu của van nước 1 chiều

4. Van nước một chiều dùng để làm gì?

Van nước một chiều được ứng dụng nhiều và phổ biến trong các hệ thống thủy lực cụ thể như sau:

  • Dùng trong hệ thống đường ống, hệ thống kỹ thuật nước, hệ thống thông gió nhiệt hơi, hệ thống chữa cháy và điều hòa không khí, các khu xử lý chất thải, phòng cháy chữa cháy ở các trường học, nhà máy, bệnh viện, các tòa chung cư cao tầng, các khu công nghiệp…
  • Dùng để lắp đặt trong các công trình xử lý nước thải sinh hoạt, nước thải công nghiệp tại các khu công nghiệp, khu dân cư…
  • Trong các nhà máy nước sạch cũng thường sử dụng van 1 chiều.
  • Van nước một chiều dùng để lắp tại đầu vào cấp nước cho một số vị trí cần trữ nước trên cao hoặc vào bình nóng lạnh.

Vì vậy, khi bạn cần lắp mới hay sửa chữa đường ống nước tại những vị trí quan trọng thì cần lắp đặt van nước một chiều

5. Các loại van nước một chiều

Van nước một chiều bao gồm một số loại phổ biến như sau:

5.1 Van nước một chiều lá lật

Van một chiều lá lật là loại van nước một chiều dùng để bảo vệ hay chống lại dòng chảy ngược, chỉ cho lưu chất chảy theo một hướng duy nhất và không cho chảy theo chiều ngược lại.

Lá lật trong van được thiết kế nghiêng 45 độ là loại van chỉ cho dòng chảy đi qua theo một hướng nhất định và không cho chảy ngược lại, nhằm bảo vệ tác động khỏi dòng chảy ngược. Lá van thiết kế đóng mở dễ dàng nên giảm được sự va đập của dòng chảy và loại van này hoạt động hoàn toàn tự động chỉ dựa vào lực chảy của dòng nước. Đặc biêt, van nước một chiều được kết nối vào hệ thống gồm cả hai mặt bích và đĩa van dạng cánh lật.

van nước một chiều

Van nước một chiều lá lật

5.2 Van nước một chiều cối

Van nước một chiều loại này hoạt động bằng cách trượt lên hoặc xuống tùy theo cơ cấu của van quy định. Nếu dòng lưu chất qua van từ cửa cào thì lực đẩy của dòng lưu chất sẽ đẩy đĩa van trượt lên và cho phép dòng lưu chất đi qua van.

Ngược lại, nếu ngắt dòng lưu chất thì trọng lượng đĩa van tác động lên vị trí đóng ban đầu và đĩa van trượt về đó ăn khớp với bộ phận đệm làm kín. Đặc biệt, van này còn có tác dụng ngăn không cho dòng lưu chất chảy ngược qua van.

van nước một chiều cối cũng thiết kế 2 dạng là thẳng đứng và nằm ngang tùy theo hoạt động của dòng chảy.

van nước một chiều

Van nướcmột chiều cối

5.3 Van nước một chiều lò xo

Loại van này dùng để bảo vệ chống lại dòng chảy ngược và chỉ cho dòng chảy đi qua một hướng duy nhất, ngăn không cho chảy ngược lại. Van này hoạt động vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước.

Van nước một chiều lò xo có thiết kế đĩa van lò xo và được gắn lò xo cố định vào thân vân. Khi dòng lưu chất này đi qua cửa từ van vào sẽ giúp lực đẩy dòng lưu chất tác động lên đĩa van để đĩa van ép chặt lò xo cho dòng lưu chất đi qua. Tuy nhiên, nếu ngắt dòng lưu chất sẽ làm cho lực hồi lò xo đẩy van về vị trí đóng và ép vào bộ phận đệm để ngăn không cho dòng lưu chất chảy ngược lại hướng khác.

van nước một chiều

Van nước một chiều lò xo

5.4 Van nước một chiều cánh bướm

Loại van này đóng mở nhờ bộ phận cánh van có dạng hình cánh bướm để giảm nguy cơ va chạm thủy lực trong van. Van nước một chiều cánh bướm cũng có cửa đôi nên khi dòng lưu chất đi vào từ cửa vào làm cho lực đẩy dòng lưu chất tác động lên cánh van làm chúng mở ra, cho dòng lưu chất đi qua.

Do đó, khi ngắt dòng lưu chất đi vào sẽ làm cho lực hồi lò xo khiến cánh van khép lại để vi trí trở về hình dạng ban đầu và ngăn không cho chảy theo chiều ngược lại.

van nước một chiều

Van nước một chiều cánh bướm

5.5 Van nước một chiều đối trọng

Loại van này điều khiển bằng thủy lực và thực hiện thao tác đóng/mở bằng trọng lượng được tác động. Van một chiều đối trọng được thiết kế riêng để lắp vào đầu ra của một hệ thống kiểm soát thủy lực, hệ thống đường ống và thường được đặt sau các hệ thống máy bơm hoặc dùng để bảo vệ hệ thống máy móc hoạt động.

van nước một chiều

Van nước một chiều đối trọng

5.6 Van nước một chiều cửa lật

Loại van này còn có tên gọi là van nước một chiều cheo lá lật với cánh van thiết kế cánh lật đơn giản nhưng hiệu quả tương đối cao. Cánh van được làm từ inox và lắp trên một chiếc bản lề. Nguyên lý hoạt động của van cửa lật là cho phép dòng chảy đi qua theo chiều đã quy định nên loại van này được ứng dụng nhiều trong các hệ thống như bình CO2, bình nóng lạnh, máy bơm nước…

van nước một chiều

Van nước một chiều cửa lật

6. Nguyên lý hoạt động của van nước một chiều

Van nước một chiều hoạt động bằng cách khi cửa van đóng thì không có dòng lưu chất hay bất cứ chất lỏng nào đi qua nên do tác dụng của trọng lượng chính cửa van hoặc lực lò xo giúp van đóng lại.

van nước một chiều

Nguyên lý hoạt động của van  nước 1 chiều

Khi dòng chảy đến van khiến cửa xoay dưới tác động của dòng chảy sẽ bị đẩy khỏi vị trí đóng nên dòng chảy có thể đi qua van.

Lưu ý tại thời điểm khi vận tốc dòng chảy về không sẽ khiến cửa xoay quay về vị trí đóng và khi đó áp suất cửa ra tác động lên sẽ giữ chặt ở vị trí đóng và ngăn không cho dòng chảy về hướng cửa van. Do đó, nguyên lý hoạt động của van nước một chiều hoạt động hoàn toàn tự động dưới tác động của dòng chảy chất lỏng – khí.

7. Giá của van nước 1 chiều

Van nước 1 chiều không có một mức giá cụ thể mà giá có thể thay đổi tùy từng thời điểm hoặc giá khác nhau phụ thuộc vào các yếu tố như thương hiệu, ứng dụng, loại van… để có mức giá nhất định.

Trên đây Dụng cụ thủy lực Đại Thịnh Phát vừa giới thiệu chi tiết về van nước một chiều thủy lực. Nếu bạn có nhu cầu mua các sản phẩm quý khách hãy liên hệ để được tư vấn cụ thể nhất về sản phẩm này.
